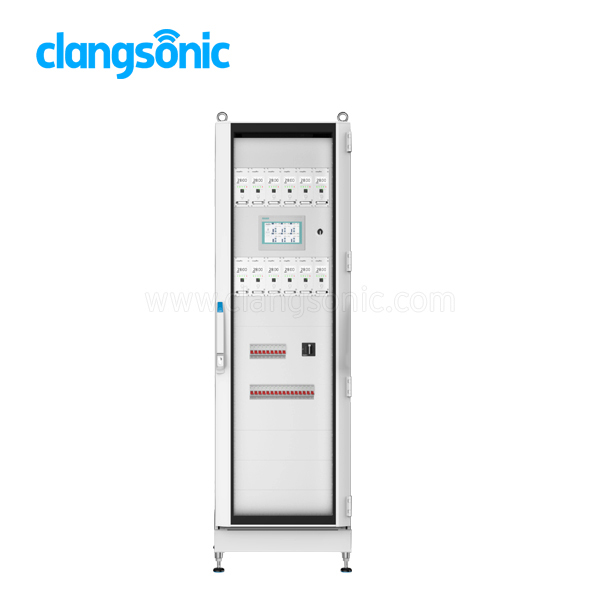

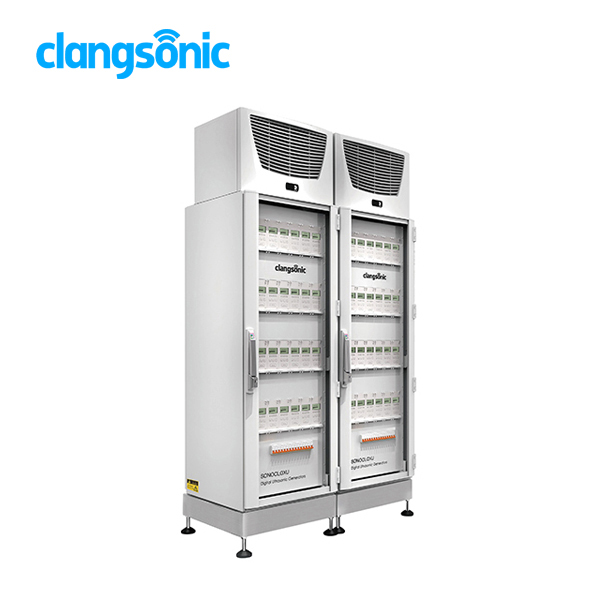

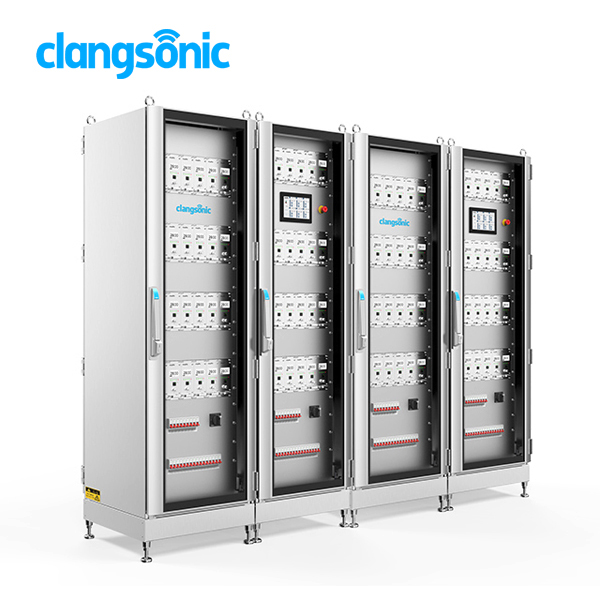

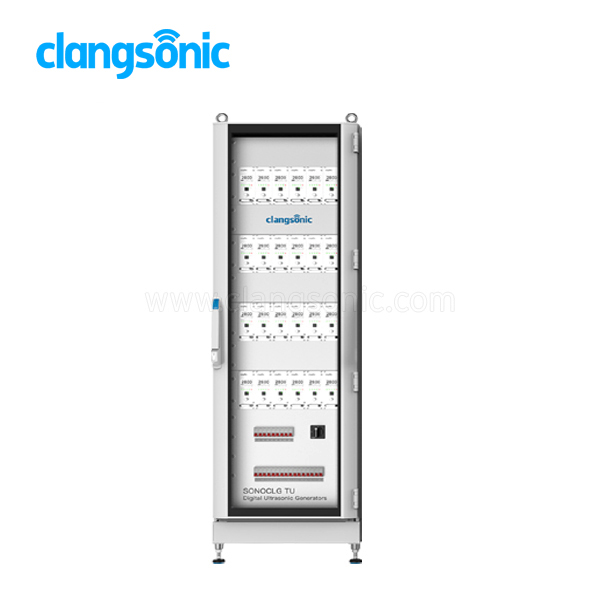

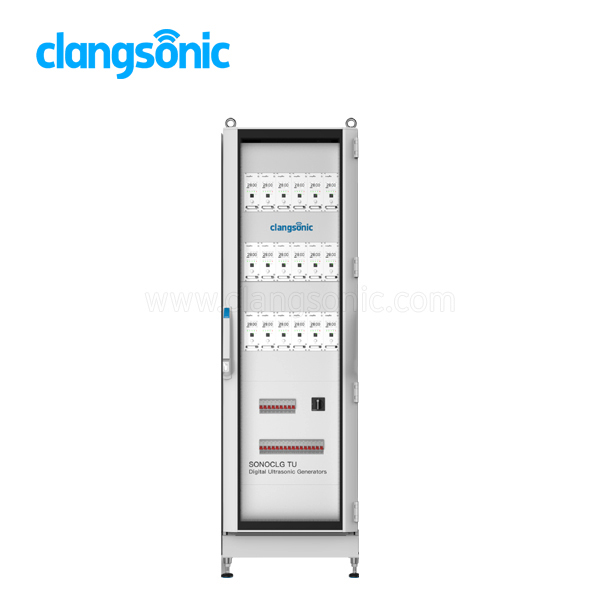

Ultralydsgenerator med høj effekt

1. Introduktion til ultralydsgenerator med høj effekt

Denne ultralydsgenerator med høj effekt bruger et uafhængigt kølesystem og integreret ledningsskema, herunder strømforsyning til ultralydsgeneratorer, ultralyds HF-kabel, styresystem og kommunikationsbus til ultralydsgenerator osv.
Kun 1 kabinet kan drive hele ultralydsrengøringstanken med høj effekt. Let at installere, betjene og vedligeholde. Ultralydsgenerator med høj effekt er meget stabil.
Mere vigtigt er det, at ultralydsgenerator med høj effekt undgår problemer forårsaget af generatorplacering, ledningsføring og varmeafledning i den konventionelle løsning. Denne ultralydsgenerator med høj effekt er udviklet med den nye teknologi og med full-bridge faseskift, konstant effekt, automatisk frekvensjagt og automatisk impedansændring. Det kan yderligere forbedre generatorens tilpasningsevne til forskellige arbejdsforholdsstabilitet.

2.High Power Ultrasonic Generator Parameter ¼ˆSpecifikation ¼ ‰

Ultralyd driver ideel til ultralyds applikation
1-24 bevægelse ultralydsskabsgenerator, i henhold til din gældende situation for at planlægge en rimelig plan. Angiv transducermodel, transducermængde, transducerkapacitans og arbejdstemperatur, når du afgiver ordre.
Hvis du er interesseret i yderligere detaljer og anvendelighed af generatoren, bedes du kontakte os på clangsonic.com

3. Funktioner og anvendelse af ultralydsgeneratorer med høj effekt

1. LCD-display på industrielt niveau understøtter indstilling af parametre og statusovervågning.
2. Fjernbetjening, kan tilsluttes til PLC og god HMI-interaktion mellem menneske og maskine
3. Højfrekvent stik eller CE-stik (USA, EU eller standardtype)
4. Fuld automatisk frekvensstyring, selvadaptiv bredbåndsfejning og belastningsadaptiv
5. 19 tommer netværksstandardskab, som højst kan omfatte 24 stk. PCB-modul
6. Times peak power-teknologi, som har bedre rengøringseffekt til stædige pletter.
7. Uafhængigt modul slot design, plug and play
8. Design med godt varmeafledning for effektivt at afkøle generatormoduler og kabinet, intern beskyttelse mod overstrøm, overspænding og kortslutning.
9. Ultralydsstyrkejusterbar og ultralydsfrekvens, arbejdsstrøm osv. Kan læses, integreres let i eksisterende system
10. Sikkerhedsbeskyttelsesmåling for hvert generatormodul
11. Internt stærkt og svagt elektrisk integreret ledningsskema, praktisk til installation på stedet
12. Maksimal ultralydseffekt til enkelt PCB-modul er 2000W
13. Støt RS485 MODBUS RTU-kommunikation, der hjælper med at opbygge industri 4.0
14. 150 ° C standard for induktive transformere og vakuumimprægnering er vedtaget for trådpakke
15. Kretskortet er lavet af fire lag 2OZ kobber og 40A designstandard til strømdel
16. Kondensator vedtager WIMA, TDK-mærke, 50A Infineon-strømrør
17. IGBT fuld bro fase skift teknologi, understøtter dobbelt frekvens output.
18. Frekvensfejningsfunktion, som effektivt kan eliminere standbølge og forbedre ultralydsydelse.
19. Support TU / TD PCB installation, automatisk frekvenssporing og konstant effekt

4. Detaljerede billeder

temp: indikatorlampe for temperaturalarm
err: indikatorlampe for generatorfejl
til / fra: ultralydsindikator

Bagpanel
Belastningsstik: Tilslut til ultralydstransducer
Stik til strømforsyning: Tilslut til hovedforsyningen
DB15-interface: Tilslut til styresignalledning

Strømforsyningens kontrolpanel
3-fase 5 Wire Star-forbindelse anbefales. Faselinierne og den neutrale ledning har brug for kobbertråd med en diameter på ikke mindre end 16 mm². Strømforsyningsindgangsporten er reserveret på kabinets bagpanel. Tilslut de relevante ledninger til porten.
Hvis der er tilsluttet kontrolafbryder til strømforsyningen, skal du bruge 100A / 3P miniatureafbryder eller afbrydet afbryder.

Kabinetets frontpanel
Denne HMI er installeret midt på forsiden af ​​denne enhed, drevet af 24VDC.
Kommunikationsporten er forbundet til 24stk TU PCB via RS485. Status og parametre kan overvåges

5. Virksomhedskvalifikation

6. Levering, forsendelse og servering

Eksportkarton & trækasse & vandtæt taske og anden påkrævet pakke til Clangsonic ultralydgenerator

7. FAQ

(1) Leveringstid
Standardprodukter kan leveres inden for 7 arbejdsdage. Tilpassede produkter afhænger af designet, tilpassede produkter er baseret på ordremængden.
(2) Betalingsmetode
1. T / T
2. L / C
3. D / P
4. D / A
5. West Union
6. Paypal
7. MoneyGram
8. Escrow
(3) Garanti
100% splinterny, når du forlader fabrikken. Sælgeren garanterer kvaliteten af ​​produkterne (ekskl. Sliddele) i en periode på 2 år fra datoen for prøvekørsel efter vores teknikers vejledning. Hvis der er kvalitetsproblemer inden for garantien, leverer vi gratis reservedele eller reparationsservice.
Clangsonic yder 18 måneders garanti fra fabriksdagen under normal brug. Producenten er ikke ansvarlig for direkte eller indirekte tab, kompensation og reparation på grund af forkert brug, installation, misbrug eller unormal temperatur, støv og ætsende atmosfære osv.
Nedenfor er ikke dækket af garantien:
1. Kavitationserosion på ultralydstank eller overflade på nedsænket transducer, hvilket er et normalt fænomen under ultralydsrensning
2. Skader forårsaget af misbrug, forkert installation, veksling, overbelastning eller forsømmelse af forholdsregler under garantien, vil enheden blive repareret eller udskiftet af professionel. Clangsonic forbeholder sig ret til det.
(4) Vores tjenester
Flere enkeltfrekvente og multifrekvente ultralydgeneratorer er tilgængelige, modellen kan bruges som reference, og ultralydstransduceren med forskellig effekt og frekvens kan tilpasses efter din specifikke anvendelse eller størrelse.
OEM, ODM og tilpasning
(5) Accepterer du tilpasning?
Ja, vi har professionelle F & U-teams, der reagerer hurtigt på dine specielle krav.
(6) Kan vi indstille generatoren selv?
Vi indstiller generatoren til den optimale resonansstatus inden fabrikken. Det er forbudt for brugeren at ændre parametrene uden Clangsonics godkendelse. Uautoriserede ændringer kan beskadige enhederne eller resultere i afstemning mellem ultralydsgenerator og ultralydstransducer. Og disse er heller ikke dækket af garantien. Kontakt os, hvis du har spørgsmål.
